流量自动处理终端

流量处理终端与RTU通过RS485、RS232等通信方式连接， 获取由RTU监测的水位要素，根据获得的水位要素及流量监测（推算）机制自动判断流量监测（推算）方案，获得该水文要素对应的流量。本产品适用于任何天然断面，支持多达16个闸位计，界面显示直观，操作配置简单，可根据用户需求量身定制。

流量自动处理终端具有以下4种工作模式：

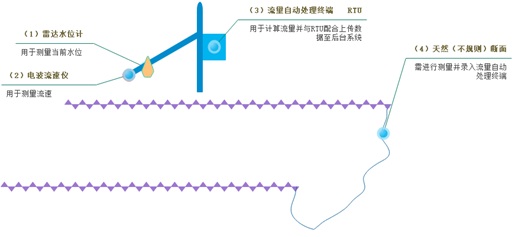

• 单电波流速仪测流，水位-流量关系曲线切换工作模式；

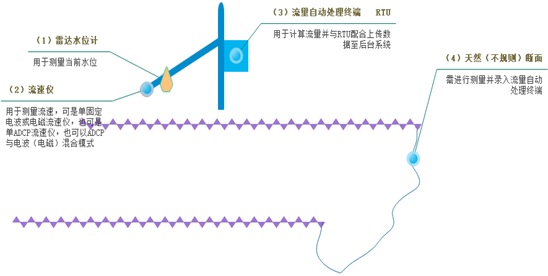

•  单ADCP流速仪（或超声明渠流量计等）测流，水位-流量关系曲线切换工作模式；

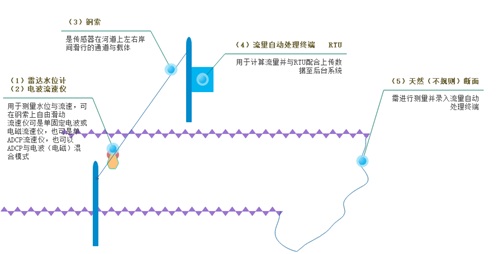

• 电波流速仪，ADCP流速仪测流（或超声明渠流量计）等测流，水位-流量关系曲线切换工作模式。

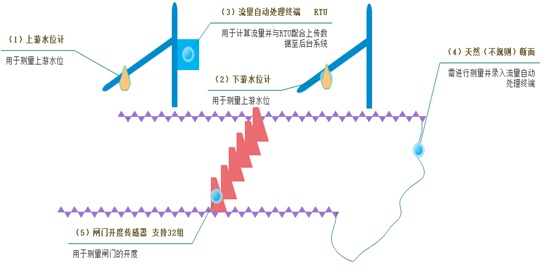

• 水工建筑物：水工建筑物法推流。

前3种工作模式下具体选用何种测流方法应根据RTU给出的水位与切换水位标准之间的大小、预置的监测机制自动判断。

水工建筑物模式下，不存在测流方法的切换，直接采用上、下游水位落差变量、闸门开度等状态按《水工建筑物与堰槽测流规范》（SL537）推导出当前流量。

产品功能

• 采用LCD中文显示操控界面，触摸屏操作，显示与操控一体化；
• 根据获取的水位数据及流量监测机制自动判断流量监测方案；
• 具有解决过水断面复杂的水文要素与流量函数关系的处理能力；
• 断面图形显示，水位关系线显示，可设置天然断面，水位关系线；
• 可内置水文要素～流量函数（水位～流量）关系表、大断面数据表。
• 根据获得的水位，流速，通过内置断面，关系线信息完成自动计算流量的工作。

断面图：

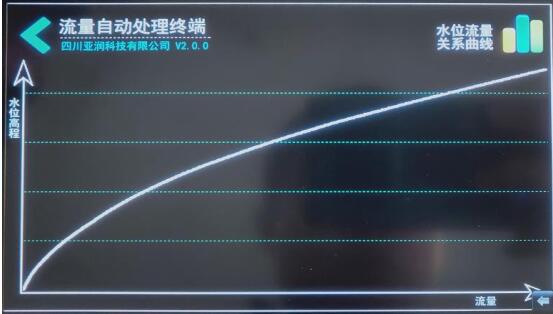

水位流量关系曲线图：
